主要仕様
| SH330LC-7MH | |||||||
|---|---|---|---|---|---|---|---|
| 12.7m | 14.2m | 12.5m | 14.0m | ||||
| マグネット仕様 | グラップル仕様 | ||||||
| 運転質量 | kg | 47300※1 | 47100※2 | 44300※3 | 44800※3 | ||
| 定格出力 | kw/min-1 | 200/1900 | 200/1900 | ||||
| マグネットサイズ | mm | ∅1570 | ∅1370 | ー | |||
| 使用定格 | 60%ED | ー | |||||
| 発電機出力 | KVA | 20 | ー | ||||
| マグネット能力（嵩比重1.3）冷時 | kg | 1250 | 920 | ー | |||
| クイックヒッチ | ○※4 | ー | ○※4 | ー | |||
| 作 業 範 囲 | A | 最大作業半径 | mm | 12730※5 | 14240※5 | 12500※6 | 14010※6 |
| B | 最大作業高さ | mm | 11480※5 | 12830※5 | 13500※6 | 14840※6 | |
| C | 最大作業深さ | mm | 6430※5 | 7320※5 | 5560※6 | 6540※6 | |
| D | アタッチメント最小旋回半径 | mm | 2290 | 2500 | 2290 | 2500 | |
| E | 後端旋回半径 | mm | 3550 | 3550 | |||
| 寸 法 | F | 全 長 | mm | 11170 | 12830 | 11170 | 12830 |
| G | 全 幅 | mm | 3340 | 3340 | |||
| H | 全 高 | mm | 3360 | 3550 | 3360 | 3550 | |
| I | シュー幅 | mm | 600 | 600 | |||
| J | EV上昇量 | mm | 2800 | 2800 | |||
- １：運転質量はφ1570マグネットを含みます ※２：運転質量はφ1370マグネットを含みます ※3：運転質量はエンドアタッチメントを除きます ※4：クイックヒッチ取付時のマグネットサイズはφ1370、グラップルは2600（南星機械製）です ※5：作業範囲はマグネット中心となります ※6：作業範囲はアーム先端のピン位置となります

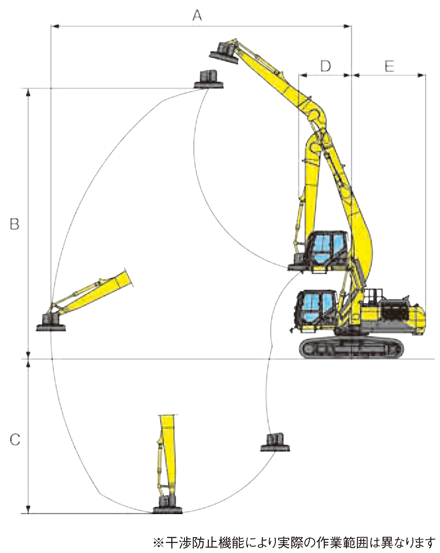

作業範囲図

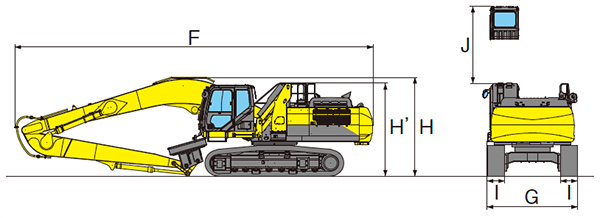

外形寸法図
