SH75X-6A

SH75X-6A

バケット容量(㎥)新JIS	0.28
運転質量(kg)	7,410
定格出力(kW)	40
排ガス指定	オフ2014
低騒音指定	低

主要仕様

		SH75X-6A
基本	バケット容量（新JIS）	0.28m³
	運転質量	7410kg〈ブレード付7880kg〉
	エンジン名称	いすゞ
	定格出力	40.0kW/2000min^-1
	排気量	2.179L （2179cc）
寸法	輸送時全長	5755mm
	輸送時全幅	2320mm
	輸送時全高	2720mm
	クローラ全長	2845mm
	クローラ全幅	2320mm
	標準シュー幅	450（グローサシュー）mm
性能	走行速度：高速/低速	5.1／3.2km/h
	登坂能力	70%（35°）
	旋回速度	10.4min^-1
	バケット掘削力	57.0kN
	アーム掘削力	39.5kN
油圧機器	ポンプ形式	2連可変容量形ピストンポンプ＋ギヤポンプ
	最大圧力	29.4MPa
	走行モータ形式	可変容量形ピストンモータ
	駐車ブレーキ形式	機械式ロック
	旋回モータ形式	定容量形ピストンモータ
容量	燃料タンク容量	120L
容量	作動油容量	96.3L

単位は国際単位系のSI単位表示です。

シューの種類（ブレード無）

	SH75X-6A
シュー幅・品名	450mmグローサ	600mmグローサ	450mm強化型分割式ゴムクローラ
接地圧	33kPa〈35kPa〉	25kPa〈27kPa〉	33kPa〈35kPa〉
クローラ全幅	2320mm	2470mm	2320mm

〈　〉はブレード仕様を示します。

バケットの種類

		SH75X-6A
バケット容量（m³）新JIS	山積	0.11	0.17	0.22	0.28	0.28補強	0.34
爪数		3	3	4	4	4	4
ツース		縦ピン	縦ピン	縦ピン	縦ピン	縦ピン	縦ピン
バケット幅（mm）		370	480	600	730	804〈730〉	865
指定アーム	標準アーム（1.69m）	●	●	●	◎	○	○
指定アーム	ロングアーム（2.19m）	●	●	◎	△	△	×

◎：標準バケット　●：一般掘削用　○：軽掘削用　△：積込み用　×：使用不可

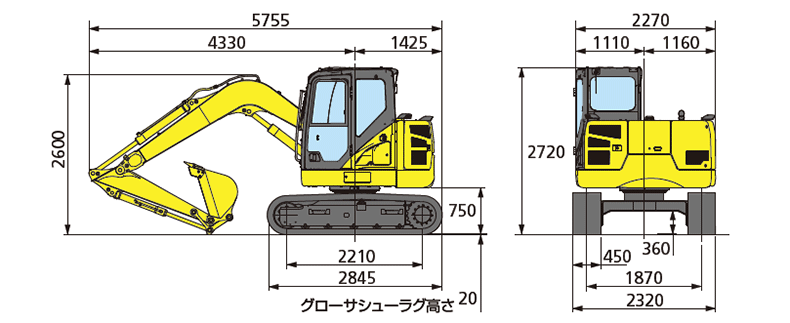

外形寸法図

（単位：mm）

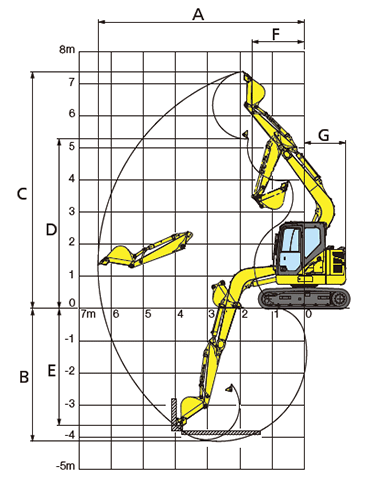

作業範囲図

アームの種類	STD	LONG
アーム長さ	1690mm	2190mm
A（最大掘削半径）	6410mm	6890mm
B（最大掘削深さ）	4130mm	4630mm
C（最大掘削高さ）	7370mm	7770mm
D（最大ダンプ高さ）	5280mm	5670mm
E（最大垂直掘削深さ）	3640mm	4200mm
F（最小フロント旋回半径）	1630mm	1970mm
G（後端旋回半径）	1290mm	1290mm
