| SH330-8LM | SH330-8EC | ||||||
|---|---|---|---|---|---|---|---|
| 標準リフト | ハイリフト | 標準リフト | ハイリフト | ||||
| 運転質量 | kg | 41000※1 | 41300※1 | 37600※2 | 37800※2 | ||
| 定格出力 | kw/min-1 | 200/1900 | 200/1900 | ||||
| マグネットサイズ | mm | ∅1570 | ー | ||||
| 使用定格 | 60%ED | ー | |||||
| 発電機出力 | KVA | 20 | ー | ||||
| マグネット能力（嵩比重1.3）冷時 | kg | 1250 | ー | ||||

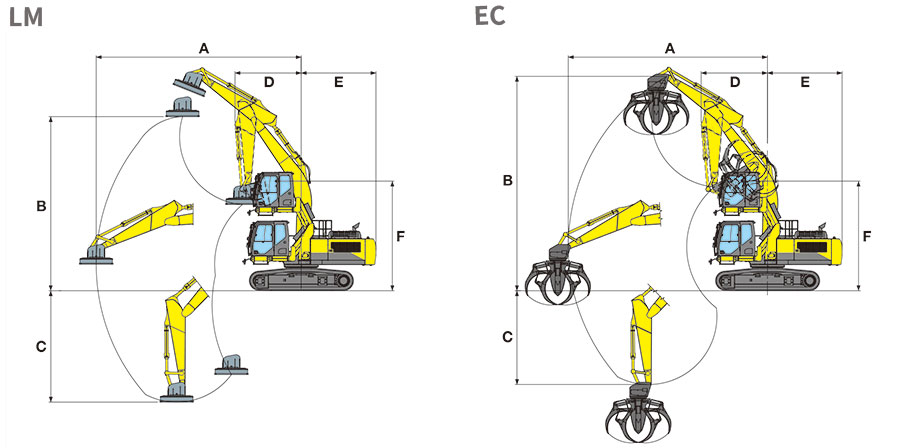

| 作 業 範 囲 | A | 最大作業半径 | mm | 9770※3 | 9490※4 | ||
| B | 最大作業高さ | mm | 7660※3 | 8300※3 | 8960※4 | 10220※4 | |
| C | 最大作業深さ | mm | 6460※3 | 5310※3 | 5620※4 | 4470※4 | |
| D | アタッチメント最少旋回半径 | mm | 4510 | 3160 | 4510 | 3160 | |
| E | 後端旋回半径 | mm | 3580 | 3580 | |||
| F | アイポイント高さ | mm | 5220 | 5220 | |||

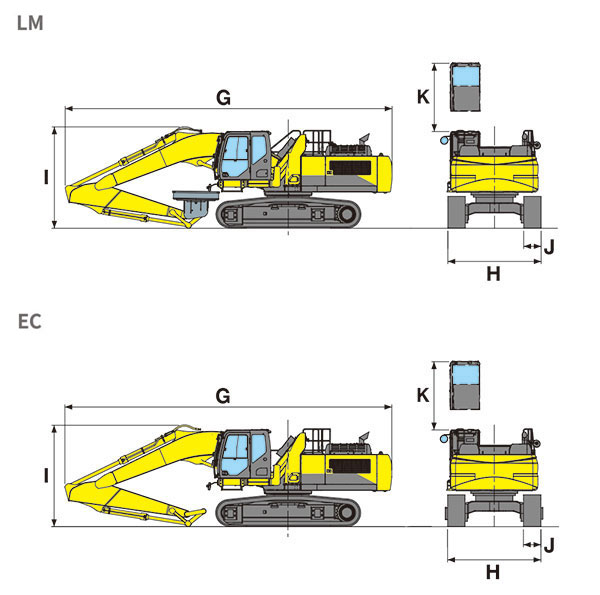

| 寸 法 | G | 全 長 | mm | 11210 | 11210※5 | ||
| H | 全 幅 | mm | 3200 | 3200※6 | |||
| I | 全 高 | mm | 3470 | 3470※5 | |||
| J | シュー幅 | mm | 600 | 600 | |||
| K | EV上昇量 | mm | 2330 | 2330 | |||
- 1：運転質量はφ1570マグネットを含みます ※２：運転質量はエンドアタッチメントを除きます ※３：作業範囲はマグネット中心となります※４：作業範囲はアーム先端のピン位置となります ※5：グラップル無しの寸法となります ※6：数値は600シュー装着時です
