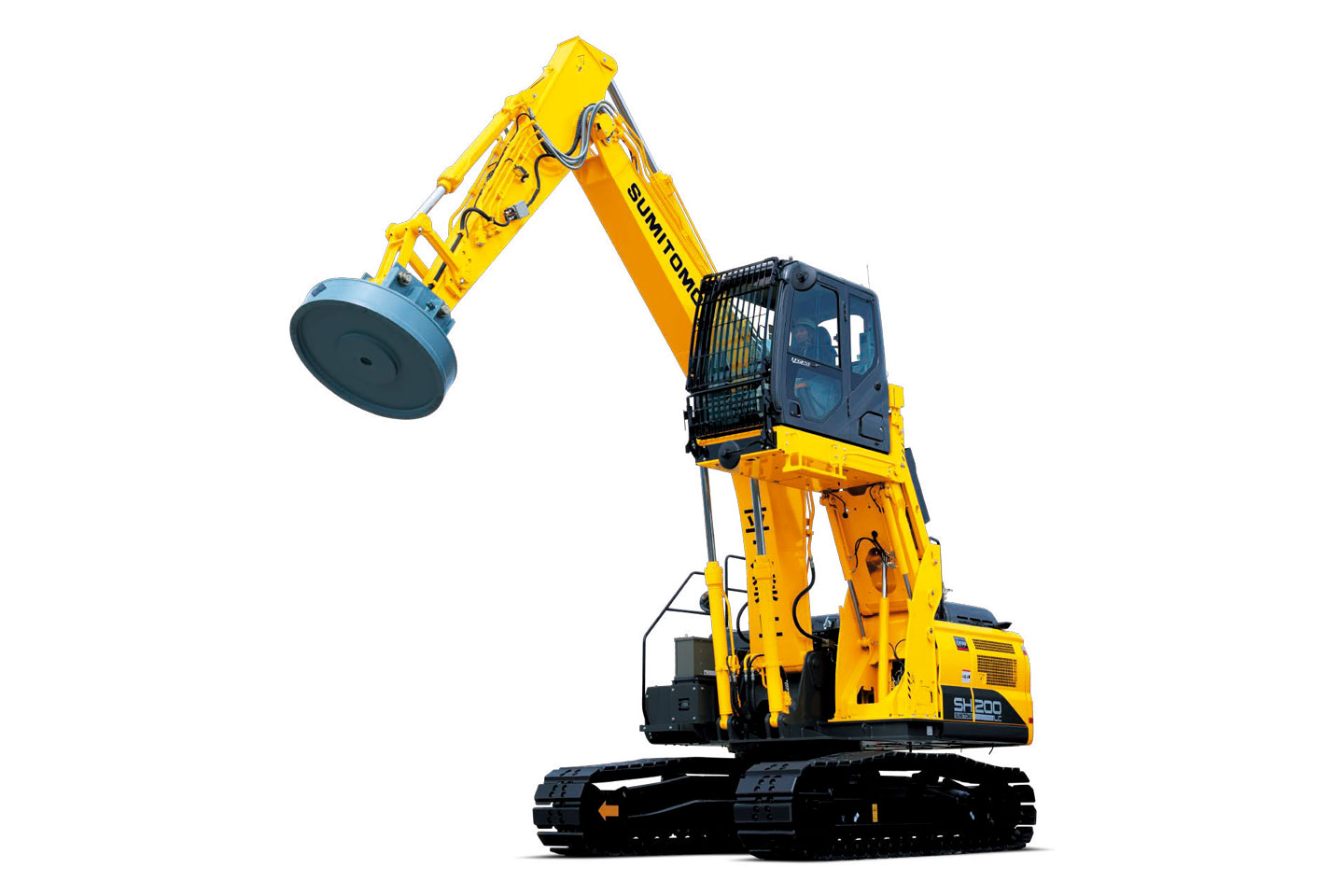

SH200LC-8
LM/EC/LS

SH200LC-8
LM/EC/LS

運転質量(kg)	26,900
定格出力(kW)	119.3
排ガス指定	オフ2014

主要仕様

				SH200LC-8 LM
				標準リフト	ハイリフト
運転質量			kg	26900^※1	27000^※1
定格出力			kw/min^-1	119.3/1800
マグネットサイズ			mm	∅1370
使用定格				60%ED
発電機出力			KVA	20
マグネット能力（嵩比重1.3）冷時			kg	920
作業範囲	A	最大作業半径	mm	8670^※4
	B	最大作業高さ	mm	7560^※6	8140^※6
	C	最大作業深さ	mm	5900^※6	4770^※6
	D	アタッチメント最小旋回半径	mm	3660	2340
	E	後端旋回半径	mm	2830
	F	アイポイント高さ	mm	5040^※6
寸法	G	全　長	mm	9470
	H	全　幅	mm	2990
	I	全　高	mm	3170
	J	シュー幅	mm	600
	K	EV上昇量	mm	2330

１：運転質量はφ1370マグネットを含みます　※4：作業範囲はマグネット中心となります　※6：600mmフラットシュー装着時

				SH200LC-8 EC
				標準リフト	ハイリフト
運転質量			kg	23600^※3	23700^※3
定格出力			kw/min^-1	119.3/1800
マグネットサイズ			mm	ー
使用定格				ー
発電機出力			KVA	ー
マグネット能力（嵩比重1.3）冷時			kg	ー
作業範囲	A	最大作業半径	mm	8450^※5
	B	最大作業高さ	mm	8260^※7	9390^※7
	C	最大作業深さ	mm	5200^※7	4070^※7
	D	アタッチメント最小旋回半径	mm	3660	2340
	E	後端旋回半径	mm	2830
	F	アイポイント高さ	mm	4990^※7
寸法	G	全　長	mm	9470
	H	全　幅	mm	2990
	I	全　高	mm	3150
	J	シュー幅	mm	600
	K	EV上昇量	mm	2330

3：運転質量はエンドアタッチメントを除きます　※5：作業範囲はアーム先端のピン位置となります　※7：600mmグローサシュー装着時

				SH200LC-8 LS
				標準リフト	ハイリフト
運転質量			kg	25000^※1	25100^※1
定格出力			kw/min^-1	119.3/1800
マグネットサイズ			mm	∅1370
使用定格				60%ED
発電機出力			KVA	20
マグネット能力（嵩比重1.3）冷時			kg	920
作業範囲	A	最大作業半径	mm	8670^※4
	B	最大作業高さ	mm	7560^※6	8140^※6
	C	最大作業深さ	mm	5900^※6	4770^※6
	D	アタッチメント最小旋回半径	mm	3660	2340
	E	後端旋回半径	mm	2830
	F	アイポイント高さ	mm	ー
寸法	G	全　長	mm	9470
	H	全　幅	mm	2990
	I	全　高	mm	3170
	J	シュー幅	mm	600
	K	EV上昇量	mm	ー

1：運転質量はφ1370マグネットを含みます　※4：作業範囲はマグネット中心となります　※6：600mmフラットシュー装着時

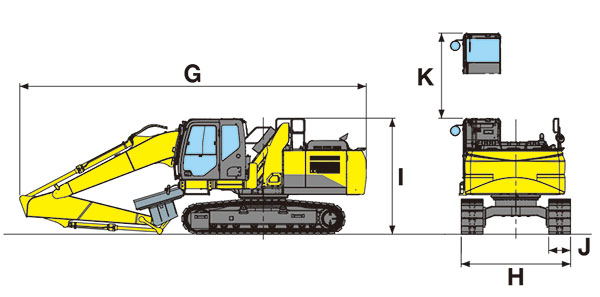

外形寸法図

※輸送時は法令に従ってください

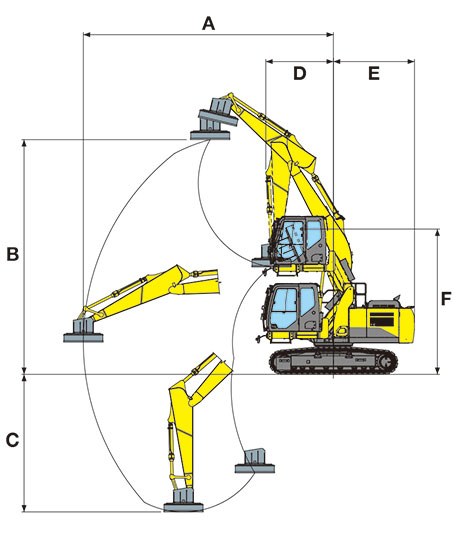

作業範囲図
