住友建機株式会社SUMITOMO

HGP55W

アスファルトフィニッシャ

道路機械

舗装幅(m) 運転質量(kg) 定格出力(kW) 排ガス指定 低騒音指定
2.4~4.5 最大5.5 11,550 70.9 オフ2006

主要仕様

  HGP55W
幅員 標準(伸縮幅) 2.4~4.5 m(無段階)
最大(EXT付) 5.5 m(EXT0.5×2)
舗装能力 舗装厚 10~100mm
舗装速度 0.5~20 m/min
ホッパ容量 1.4 ton
クラウン量 0~3 %
本体 質量 11550 kg(フルオプション時12100 kg)
全長 5750 mm
全幅幅(輸送時) 2875 mm(2500mm)
全高 2555 mm
軸距 2500 mm
輪距(前輪/後輪) 2110 mm / 1970 mm
タイヤ 前輪22×14×16(ソリッド) 後輪13.5-20TG
最小回転半径 7200 mm(車体最外側部)
コンベヤ 駆動形式 油圧単独駆動(正逆可能型)
搬送方式 スクリュー式(2連スイング式)
寸法 直径 200 mm ピッチ 200 mm
回転数 0~67 min-1
加熱装置 ブロアバーナ(2基)
スクリュー 機構 油圧単独駆動(正逆可能型)
主部 寸法 直径 200 mm ピッチ 330 mm
回転数 0~120 min-1
伸縮部 寸法 直径 200 mm ピッチ 330 mm
回転数 0~120 min-1
伸縮幅(EXT) 2104 mm ~ 3364 mm(4084 mm)
スクリード 型式(伸縮方式) DM-VG(1段油圧伸縮式)
加熱装置 ブロアバーナ(2基)
舗装厚調整形式 レベルローラ/リフトシリンダ
締固機構 形式 油圧バイブレータ
バイブレータ振動数 0~50 Hz
クラウン調整装置 ラチェット式
段差調整機構 油圧式
サイドプレート加熱 ハンドバーナ
リテーニングプレート 方式 伸縮式(スクリュー連動)
走行装置 形式 ホイール式
走行駆動方式 前輪油圧モータ・後輪HST
移動速度 0~15 km/h
エンジン メーカ・型式 いすゞ AI-4JJ1X
総排気量 2999 cc
定格出力 70.9 kW / 2000 min-1
最大トルク 359 N・m / 1600 min-1
燃料タンク容量 105 ℓ

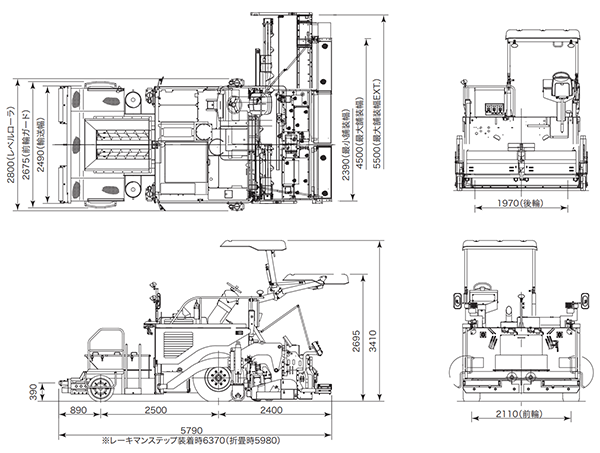

外形寸法図
