住友建機株式会社SUMITOMO

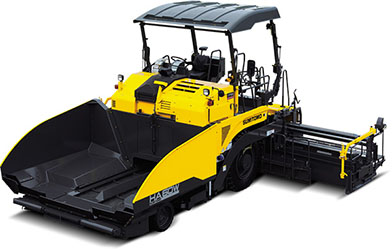

HA60W-10

アスファルトフィニッシャ

道路機械

舗装幅(m) 運転質量(kg) 定格出力(kW) 排ガス指定 低騒音指定
2.3~6.0 無段階 13,860(TV) 13,500(V) 86 オフ2014 超低

主要仕様

  HA60W-10
舗装能力 舗装幅 2.3~6.0m 無段階
舗装厚 10~300mm
舗装速度 1~20m/min
ホッパ容量 11ton
クラウン量 -1.0~3.0%油圧駆動(スロープ0~3.0%)
本体 質量※1(ガス加熱) 13860 kg~(TV仕様)・13500 kg~(V仕様)
質量※1(電気加熱) 14130 kg~(TV仕様)・13780 kg~(V仕様)
全長 6955 mm
全幅 2490 mm
全高(キャノピ付) 2575 mm(3640 mm)
輸送高さ(キャノピ付) 2575 mm(2690 mm)
軸距 2700 mm
輪距(前輪/後輪) 2110 mm/1980 mm
タイヤ 前輪22×14×16(ソリッド) 後輪15.5R25
最小回転半径 前輪中心/最外側部 7.3 m/8.0 m
コンベヤ 駆動形式 油圧単独駆動
幅×列 482 mm × 2列
速度 0~14.5 m/min
スクリュー 寸法 直径 330 mm ピッチ 300 mm
回転数 0~75 min-1
スクリード スクリードプレート幅(前後) 主部 280 mm 伸縮部 280 mm
ストライクオフ幅(前後) 主部81 mm 伸縮部81 mm
加熱装置 ブロアバーナ(自動消火式) オプション : 電気加熱(自動温度制御)
舗装厚調整形式 油圧シリンダ・手動ハンドル
締固装置形式 油圧タンパ・バイブレータ/油圧バイブレータ
締固装置バイブレータ振動数 0~50 Hz〈3000cpm〉
締固装置タンパ回転数 0~20 Hz〈1200cpm〉
締固装置タンパストローク 3 mm
段差調整機構 調整機構 油圧駆動
パワーモールドボード(伸縮式) 調整機構 油圧駆動
走行装置 形式 ホイール式
走行駆動方式 前輪油圧モータ・後輪HST
ブレーキ形式 内蔵ディスクブレーキ(湿式多板方式)
移動速度 前/後 0~15/0~8 km/h
最大登坂能力 舗装時/移動時※2 18.4/59.6 %
エンジン メーカ・型式 いすゞ4JJ1X
排出ガス規制 2014年規制適合
総排気量 2.999 l
定格出力(エンジン単体) 86 kW/2200 min-1
最大トルク(エンジン単体) 375 N・m/1800 min-1
燃料タンク容量 147 l
尿素タンク容量 26 l
電気システム 24 V
  • 1 : 装備により機械の質量は異なります。
  • 2 : 装備、機械質量により異なります。
  • 本表の単位は国際単位系によるSI単位表示です。 〈 〉は一部参考として従来単位表示をしています。

外形寸法図

(単位:mm)

HA60W-10
