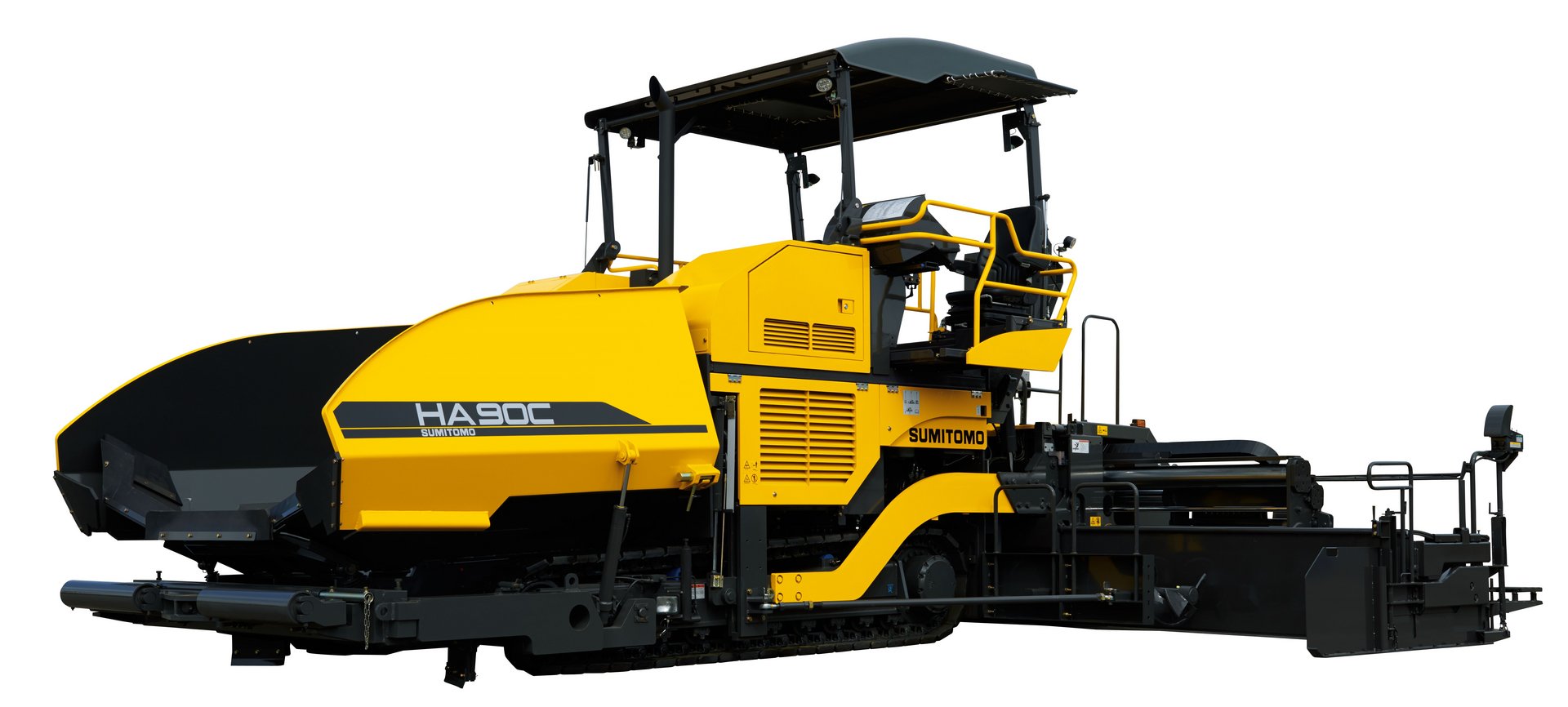

アスファルトフィニッシャ「HA90C-2」の発売について

2015年7月 1日

住友建機株式会社は、国内生産機では最大級の舗装幅となるアスファルトフィニッシャ HA90C-2 (特定特殊自動車2011年排出ガス規制に対応)を7月1日に発売します。
既に中国、欧州エリアでは発売をしておりましたが、2011年排ガス規制対応モデルより、日本国内でも大型クラスの販売を開始します。

高い舗装精度と利便性を両立した新開発J・Paver2875スクリードにより、2.8mから7.5mまでワンタッチ伸縮が可能となり、7.5m幅なら2車線道路の施工が一気に可能となります。
また、エクステンションスクリードの装着により9mまでの舗装が可能となります。さらに輸送時には、サイドプレートを外すことなく、輸送幅2.99mに収まることが出来、そのままでの輸送が可能となり、部品の取り外し、再装着の煩わしさを解消しました。

スクリードの加熱方式は、LPGガス使用の高効率「ブロア式加熱」とガスボンベの要らない「電気加熱」の2種類を設定。お客様のニーズに合わせてお選びいただけます。

見やすいカラーモニターを運転席、左右スクリードボックスに採用し、作業のしやすさを追求。
移動式のコントロールスタンド、本体外側までスライドするシートにより、施工状況や路面を確認しながら運転ができるので、より効率的にかつ安全に作業ができます。

安全面では、世界基準である欧州(CE)安全基準を採用、世界基準で安全性を追求します。

メンテナンス面では、サイドカバー内に使用頻度の高い点検、整備機器の多くを配置し、作業時のアクセスを容易にすることで、日常点検等でのお客様の負担を軽減します。

※ J・Paverスクリード
住友建機が独自に開発した、延長スクリードを必要としない伸縮自在のスクリード

1. 製品の主な特長

環境性能

  1. 特定特殊自動車2011年排ガス規制に適合
  2. 国土交通省指定低騒音型建設機械基準値をクリア
  3. 新世代クリーンエンジンシステム SPACE5+(プラス)を搭載
  4. 省エネ運転に寄与するエコモードの採用

作業性能

  1. 新開発J・Paver2875スクリードを採用
    高剛性ガイドパイプを使ったスクリードは、2.8mから7.5mまでワンタッチ伸縮するだけでなく、エクステンションスクリード装着時は9mの施工が可能。最大舗装幅の9mでも高い平坦性を保ちます。
  2. 見やすいカラーモニターを運転席、左右スクリードに採用
  3. オプションで油圧上下式のパワーモールドボードを採用
  4. 電気加熱スクリード仕様は、オプションで電気によるサイドプレート加熱を設定
  5. ロング&低床ホッパの採用で、大型ダンプからの材料受け入れも安心です。

安全性能

  1. 世界基準の欧州(CE)安全基準を採用し、安全面の向上も目指します。

メンテナンス性能

  1. 使用頻度の高い機器類をサイドカバー内に配置し、メンテナンスしやすくしています。

2. 発売時期

2015年7月1日

3. 主要仕様

    HA45W-8HB2345W-5C
舗装能力 舗装幅 2.8~7.5 m 無段階
(エクステンションスクリード装着時9.0 m)
舗装厚 10~300 mm
舗装速度 1.5~20 m/min
ホッパ容量 13.9 ton
クラウン量 -1~3 % 油圧駆動(スロープ -1~3 %)
本体 質量(ガス加熱スクリード) 21300 kg(輸送時)
22800 kg(エクステンションスクリード付)
質量(電気加熱スクリード) 21800 kg(輸送時)
23300 kg(エクステンションスクリード付)
全長 7310 mm
全幅 2990 mm
全高 (キャノピ付) 3860 mm
輸送高さ (キャノピ付) 2985 mm
履帯タンブラ間距離 2975 mm
履帯シュー幅 304 mm
履帯クローラ中心距離 2000 mm
最小回転半径(車体最外側部) 3.9 m
コンベヤ 駆動形式 油圧単独駆動
幅×列 400 mm × 2 列
速度 0~24.5 m/min
スクリュー 寸法 直径 400 mm ピッチ 330 mm
回転数 0~83 min-1
スクリード スクリードプレート幅(前後) 主部・伸縮部とも 300 mm
ストライクオフ幅(前後) 主部・伸縮部とも 58.6 mm
加熱装置 ブロアバーナ(自動着火式)
オプション: 電気加熱(自動温度制御)
舗装厚調整形式 油圧シリンダ・手動ハンドル
締固装置形式 油圧タンパ・バイブレータ
締固装置バイブレータ振動数 0~50 Hz(3000 cpm)
締固装置タンパ回転数 0~20 Hz(1200 cpm)
締固装置タンパストローク 4 mm
段差調整装置 調整機構 油圧駆動
モールドボード 調整機構 手動式(オプション:油圧上下式)
走行装置 形式 クローラ式
走行駆動方式 油圧駆動式
移動速度 前/後 0~3 km/h / 0~3 km/h
最大登坂能力 舗装時/移動時 15.9 % (9.0゜)/57.7 % (30.0゜)
メーカ・形式 いすゞ AH-4HK1X
排出ガス規制 2011年規制適合
総排気量 5.193 L
定格出力 132.1 kW / 2000 min-1(180PS)
最大トルク 621N・m / 1800 min-1
燃料タンク容量 290 L
電気システム 24 V

4. 発売価格

  加熱方式 締固方式 販売価格(税別)
HA90C-2
J・Paver
ガス加熱スクリード TV仕様 81,000千円
電気加熱スクリード TV仕様 86,000千円

※TV仕様のみの設定です

5. 販売目標台数

年間5台

6. 問い合わせ先

住友建機販売(株)企画部 TEL 03-6737-2614
