住友建機株式会社SUMITOMO

SH75XU-7

超小旋回ショベル

バケット容量(㎥)新JIS 運転質量(kg) 定格出力(kW) 排ガス指定 低騒音指定
0.28 8,320 50.7 オフ2014

現場に未来を呼ぶ、新しい超小旋回「SH75XU」誕生。

胸のすく働きを、卓越の安全、快適、エコでかなえる。

未来の現場をリードする、洗練の働きを届けるために。
住友建機のレジェストは、制御の高精度化に挑み、自らを超える進化を遂げました。
さらなる快適作業、社会環境への調和に加え、
エコな効率性と、自在性を極めたスムーズな操作を両立。
次のステージへ、使う人すべてに歓びをもたらす、新たな働きを届けます。

独走の省エネ・環境性能

進化したクリーンエンジン「SPACE5 α」と、住友独自の油圧システム「SIH:S α」により、作業効率の向上と、従来機を大きく凌駕する圧倒的な燃費性能を両立。
同時に現場や環境へのやさしさも追求しています。

2020年燃費基準100%達成建設機械(申請中)

SH75X-7では、JCMASで定める2020年燃費基準を上回る、すぐれた燃費性能を達成。燃費基準達成率100%以上に与えられる、トップランクの☆☆☆レベルをクリアしています。

オフロード法2014年基準適合(申請中)

排出ガスの大幅低減を果たした、クリーンエンジン「SPACE5α」は、オフロード法2014年基準の規制値を大きく下回る実力でクリア。環境にやさしいショベルを追求しました。

低燃費クリーンエンジン「SPACE5α」

燃焼効率を飛躍的に高め、大幅な低燃費を追求した新型のクリーンエンジンを搭載。最適な燃料噴射を実現するコモンレール式燃料噴射システムをやクールドEGR、ターボの搭載に加え、ブローバイガスを大気放出せず吸気に戻す機構を採用。クリーンな排出ガス性能を追求するとともに、すぐれたパワーとレスポンスもかなえています。

PMを除去するATS

排出ガス中のPMを捕集・燃焼除去するATS(After Treatment System / 排気後処理装置)を採用。PMが堆積してくると、フィルタクリーニング制御により、自動的に燃焼を開始します。PMの堆積状態はモニターのゲージで確認できます。

高出力エンジンを新搭載

SH75Xには、すぐれた環境性能と動力性能を発揮する、高出力なヤンマー製エンジンを新搭載。従来機に比べ、低燃費ながら 排気量を1.1Lアップして定格出力を約27%向上。パワフル作業にもゆとりある、快適な作業性能を追求しています。

かつてない作業性能

作業性能もすべて一新した、革新油圧システム「SIH:S α」。  エンジンとポンプの制御を最適化し、全領域で緻密なコントロールを実現しました。
イメージ通りの操作性、意のままのスピードや掘削力、その極めた働きで、現場に差をつけます。

障害物の多い現場作業に配慮した先進システム

干渉防止システム
バケットがキャブに接触しないよう、機械を制御する干渉防止装置を搭載。一定以上に近づいた場合には干渉防止警告ブザーでお知らせします。

作業範囲制限装置
障害物や構造物などとの接触トラブルを防止する、作業範囲制限装置も標準装備。ブームの高さ、深さが設定可能で安全作業はもとより、溝掘りなど反復作業の効率化や、深さ測定にも便利に活用できます。

自動停止機能
干渉防止システムと作業範囲制限装置の制限に接近した場合は、作業機が自動停止し、モニターに警告表示します。

距離表示設定
バケットの位置をモニターに表示可能。リーチ、深さが容易に把握できます。

油圧ホース内蔵

超小旋回機は油圧ホースをオフセットロッドに内蔵し、損傷リスクを低減しています。

磨き抜かれた快適性能

すぐれた運転視界を誇るキャブ室内に、スマートフォン並みの高画質で視認性を格段に高めた、新型モニターを採用。 スイッチパネルと一体化した使いやすいデザインで、正確な機械情報の伝達や操作設定をかなえ、安心かつ快適な作業を心強くサポートします。

作業安全性を高めるワイドな視界

前方はもとより、上方や下方なども確認しやすいワイドな視界を実現。オペレータにやさしい直接視界のよさが、作業時の安全性を高めます。

すぐれた乗降性

ワイドなドア開口と大型ハンドレールにより、キャブへの乗降性を向上。足元スペースも広く容易な乗降が可能です。

LEDライト(オプション)/周囲ライト(オプション)

長寿命なLEDタイプのキャブ上ライト・ブームライトをオプション設定。超高輝度かつ見やすい発色で、夜間作業時の安全と作業 性を高めます。また、明るいLEDタイプの周囲ライトもご用意しています。

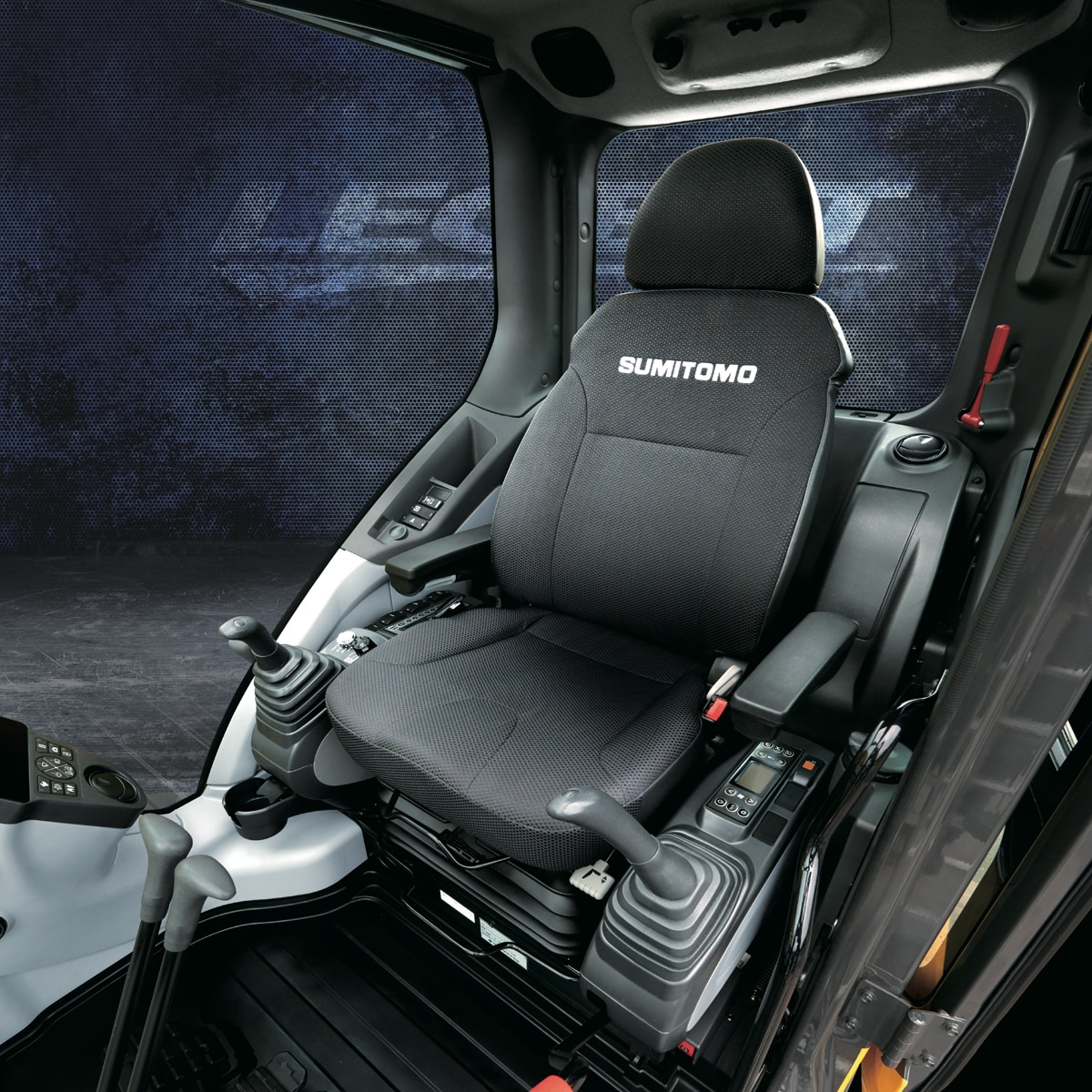

新型オペレータシート

運転席シートは、ハイバックタイプの高機能リクライニングシートを新採用し、さらなる快適性を追求しました。多彩なシート調整機能、体格や作業に応じシート座面が前傾・後傾できる便利な座面チルト機能で、誰でも最適な運転姿勢が取れるほか、大型座面やシートサスが疲労を大幅に軽減。シート表皮も汚れに強い超撥水タイプです。

乗り心地にすぐれたエアサスシート(オプション)

抜群の乗り心地をもたらすエアサスペンションシートもご用意。最適姿勢をかなえる標準シート同様の高機能に加え、寒さに備えるシートヒータ機能も新採用。より快適な作業へ配慮しています。

ゆとりあるトップクラスの室内空間

従来機同様、トップクラスの室内空間を確保。ストレスを抑えた快適な運転操作に貢献します。また、低騒音レベル基準適合のすぐれた静粛性に加え、室内静粛性も確保し、オペレータの快適作業にも配慮しています。

新型AM/FMラジオ

AM/FMラジオには、外部入力(AUX端子)に加え、新たにUSBポートも装備。お好きな音楽を本機スピーカーで聞いたり、スマートフォンの充電などに便利です。
Bluetooth®対応AM/FMラジオも設定(オプション)
スマートフォンや携帯音楽端末などが無線接続でき、本機スピーカーを使ったハンズフリー通話や、お好きな音楽などが楽しめます。

オートエアコン

常に最適な室内温度をかなえるオートエアコンを装備。最適な空調レイアウトに加え、高気密なプレシャライズキャブがエアコン効果も高めています。

新世代の安全性能

現場安全を見守る、進化したFVM特許所得

住友建機独自のFVM(フィールド ビュー モニター)は、機械の後方視界230度をワイドかつ見やすい上空視点でモニター表示。安全確認を大幅に容易化し、現場安全をひと目でサポートします。カメラの切替機能や夜間でも見やすい映像に加え、新たに運転時の常時表示化をはかったほか、防眩機能を高めさらにモニター視認性を向上。オペレータの安心感をより高めるよう進化を遂げました。

カメラ切替もカンタン

上空映像と個別カメラ(右サイド、リヤ)映像の切替操作がボタンひとつで行えます。見たい場所、見やすい映像で安全確認が可能です。

230°ものワイドな後方視界を運転席にいながらチェックでき、安全確認がカンタンに行えるFVM(フィールドビューモニター)がさらに機能アップ。
新たにお知らせ機能付周囲監視装置「FVM2」として進化を遂げました。

FVMに新機能を搭載!! 特許取得

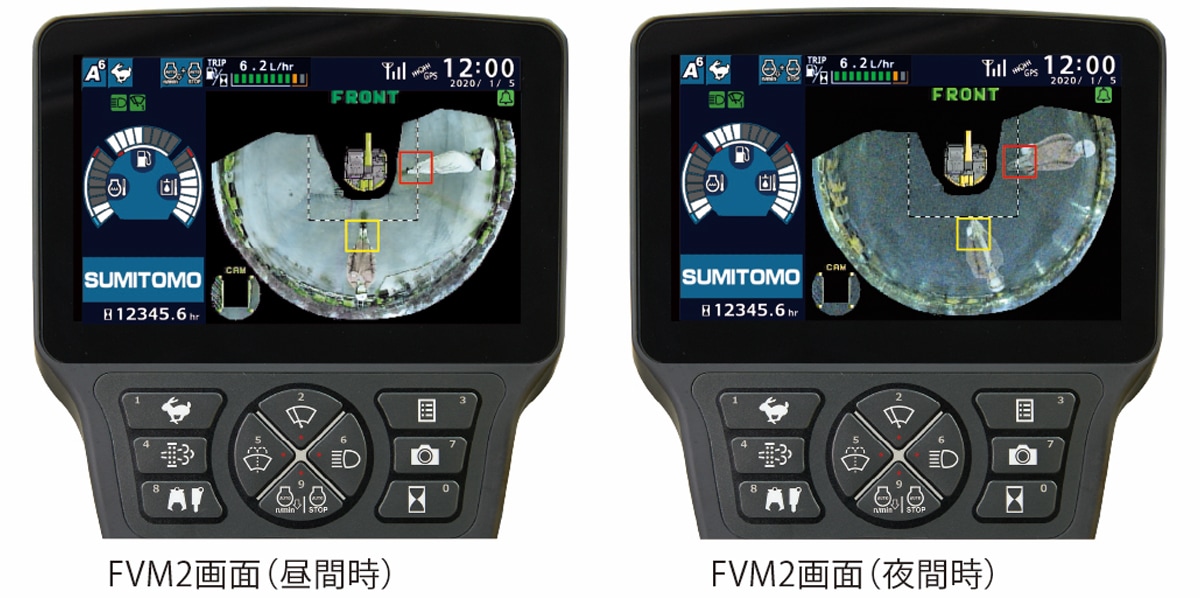

お知らせ機能付周囲監視装置 FVM2

機械の周囲のカメラ映像を解析し、人がいると判断した場合にモニター表示と音でオペレータに注意を促し、安全確認をサポートします。お知らせ機能はスイッチでON/OFFが可能で、現場状況に応じた安全確認方法が選べます。

周囲監視でオペレータをサポート

FVM2では、ある一定の範囲内の人の形を認識し、人がいると判断した場合に、モニター表示とお知らせアラームでオペレータに注意を促します。距離に応じ、表示枠色(黄色/赤色)と音を使い分け、2段階でのお知らせを実現。分かりやすい情報提供により、多彩な現場条件における安全作業に配慮しました。

卓越のメンテナンス性能

EMSが連結部のメンテナンス性を向上

常に現場の第一線で活躍するために、住友建機独自のEMS(イージーメンテナンスシステム)を採用。専用ブッシュにより、連結部の潤滑状態をキープしガタつきを抑制、ブッシュとピンなどパーツの長寿命化にも貢献します。また、バケット周りなど連結部各部の給脂インターバルを延長。メンテナンスの手間も大幅に軽減しています。

働きつづける油圧ショベルは、その整備性や耐久性も重要なポイント。
住友建機では独自のEMSや各部の耐久性向上により、すぐれた信頼性を確保。またグランドアクセスボディの採用や防塵ネットなど、日常メンテナンスにもきめ細かく配慮して、お客様の快適稼働を追求しています。

点検整備の容易なグランドアクセスボディ

点検機器類を集中配置したことにより、ショベル上部に登ることなく各種点検や清掃、補充作業が行えます。

クーリング性能を向上

大型ラジエータや大容量オイルクーラの採用により、冷却性能を高め信頼性を向上。また、防塵ネットの清掃性も高めています。

各種フィルタ交換にも配慮

燃料プレフィルタが、燃料の目詰まりによるトラブルを低減、また燃料・オイルフィルタなどを集中配置し、点検交換作業に配慮しています。

グランドアクセスで整備性を高めた防塵ネット

ラジエータなどのクーリング機器の前面に防塵ネットを装備。ホコリの付着を軽減し信頼性を高めました。防塵ネットはグランドアクセスを実現、容易に清掃できます。

高性能リターンフィルタ

作動油の交換インターバルは10,000時間の長寿命を実現。また高性能リターンフィルタを採用し、すぐれたメンテナンス性を確保しています。

バッテリ遮断スイッチ

点検カバー内にバッテリ遮断スイッチを設置。メンテナンス時の安全作業に配慮しました。
