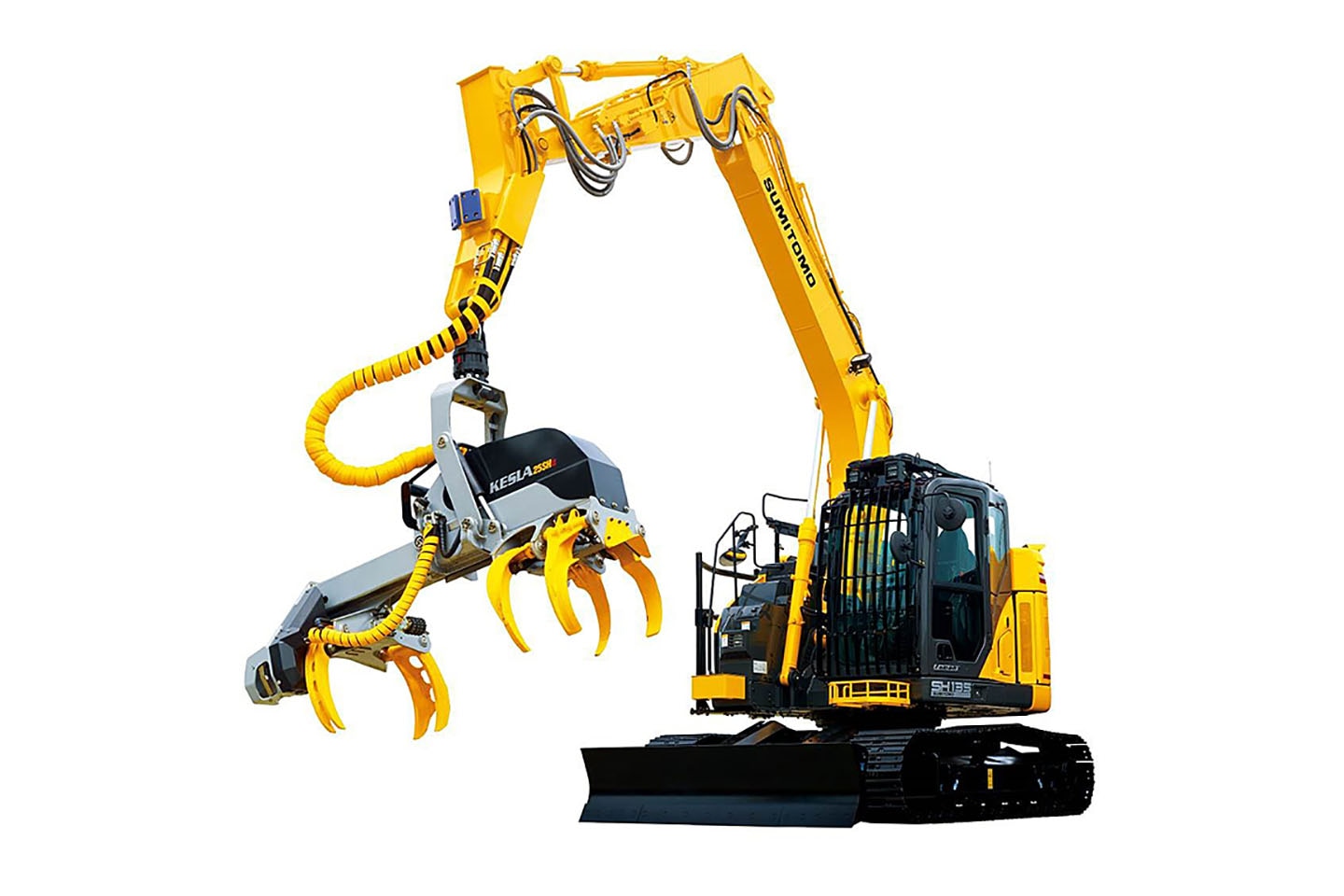

SH135X-7(排出ガス2014年基準適合車)

素材

応用機

主要仕様

  SH135X-7
  ハーベスタ仕様 木材グラップル仕様
  ブレード無 ブレード有 ブレード無 ブレード有

運転質量※1 kg 14700 15600 14400 15300
エンジン名称   いすゞ AR-4JJ1X
定格出力 kw/min-1 76.4/2000
排気量 mL(cc) 2.999

旋回速度  min-1(rpm) 12.5
走行速度 km/h 高速5.6/低速3.4
登坂能力 %( °) 70(35)
接地圧※1 kPa 48 51 47 49

燃料タンク容量  L 200
作動油容量 L 158
尿素水タンク容量 L 43



最大作業半径 mm 7960※2 7090※3
最大作業高さ mm 8460※2 8140※3
最大作業深さ mm 5560※2 4300※3
後端旋回半径 mm 1530

法
全 長  mm 7260 7920 7220 7880
アッパー全幅  mm 2490
全 高  mm 2790※4
クローラ全長  mm 3500
クローラ全幅  mm 2490
シュー幅  mm 500
最低地上高  mm 440
  • 単位は国際単位系のSI単位表示です
  • 1: エンドアタッチメントを除く ※2 : 作業範囲はハーベスタリンク先端ピン位置です ※3 : 作業範囲はアーム先端ピン位置です ※4 : ハンドレール折畳時の数値です。

作業範囲図

外形寸法図
