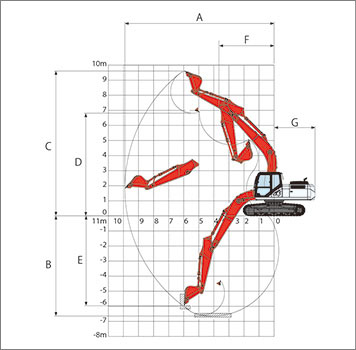

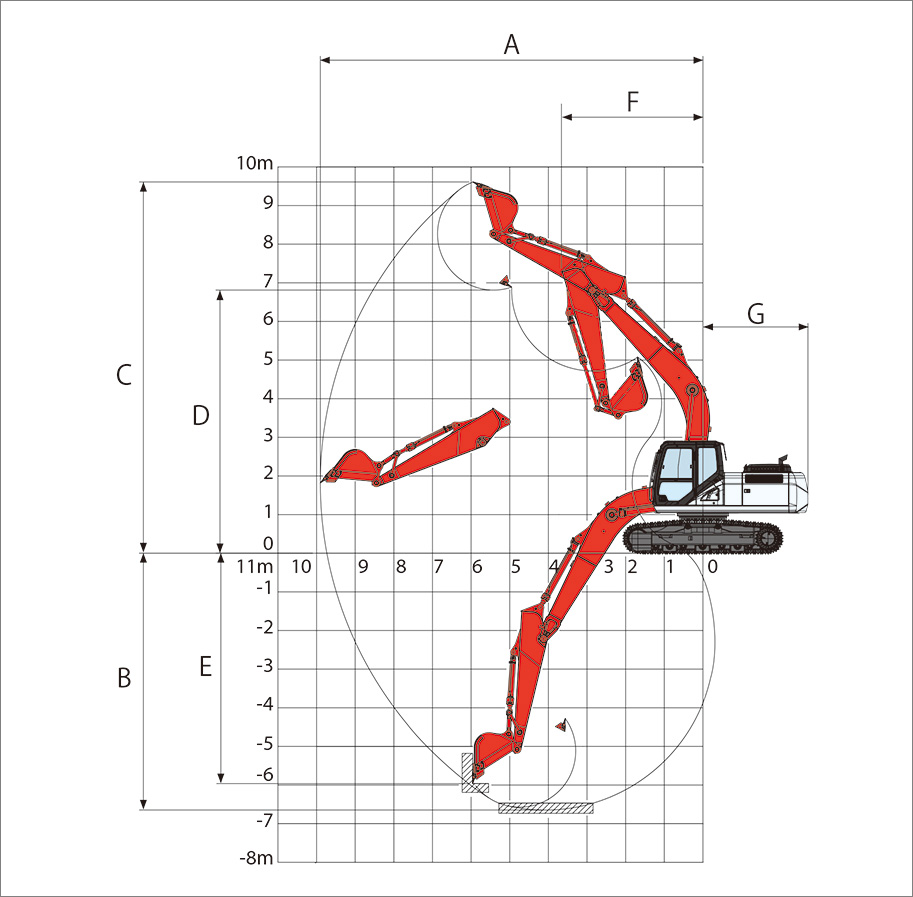

作業範囲
アームの種類 | 2.94m標準アーム | 2.40mショートアーム |
---|---|---|
A(最大掘削半径) | 9900mm | 9420mm |
B(最大掘削深さ) | 6650mm | 6110mm |
C(最大掘削高さ) | 9610mm | 9390mm |
D(最大ダンプ高さ) | 6810mm | 6590mm |
E(最大垂直掘削深さ) | 5960mm | 5480mm |
F(最小フロント半径) | 3660mm | 3600mm |
G(後端旋回半径) | 2750mm | 2750mm |
主要仕様
※単位は国際単位系のSI単位表示です。
SH200HB- 6 | ||
---|---|---|
基本 | バケット容量(新JIS) | 0.9m3<LC仕様は1.0m3〉 |
運転質量 | 20800kg〈LC仕様は21100kg〉 | |
エンジン名称 | いすゞ AM-4HK1X | |
定格出力 | 119.3kW/1800min-1 | |
排気量 | 5.193L | |

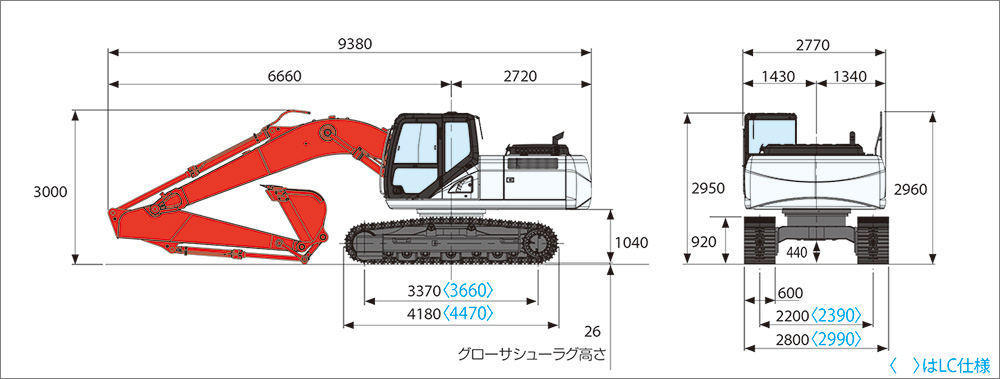

寸法 | 輸送時全長 | 9380mm |
輸送時全幅 | 2800mm | |
輸送時全高 | 3000mm | |
クローラ全長 | 4180mm〈LC仕様は4470mm 〉 | |
クローラ全幅 | 2800mm〈LC仕様は2990mm 〉 | |
標準シュー幅 | 600mm | |
性能 | 走行速度:高速/低速 | 5.6/3.4km/h |
登坂能力 | 70%(35゜) | |
旋回速度 | 11.7min-1 | |
バケット掘削力:通常/昇圧時 | 142kN/152kN | |
アーム掘削力:通常/昇圧時 | 103kN/110kN | |
油圧機械 | ポンプ方式 | 2連可変容量形ピストンポンプ+ギヤポンプ |
最大圧力:通常/昇圧時 | 34.3MPa/36.8MPa | |
走行モータ形式 | 可変容量形ピストンモータ | |
駐車ブレーキ形式 | 機械式ロック | |
容量 | 燃料タンク容量 | 410L |
作動油容量 | 240L | |
ハイブリッド装置 | 旋回モータ形式 | IPMモータ |
発電電動機 | IPMモータ | |
蓄電装置 | キャパシタ |
注)低炭素型建設機械認定は標準仕様のみ、ロングクローラ(LC)仕様は申請予定です。
主要装備品
[油圧システム]
- SIH:S+油圧システム
- 作業モード
(SPモード、Hモード、Aモード) - 走行自動2速
- 自動掘削力アップ機構
- アーム・ブーム自然降下防止弁
- アーム・ブーム・バケット再生回路
- 旋回レバー連動ブレーキシステム
- 予備バルブ
- 高性能リターンフィルタ
[キャブ/室内装備]
- スプリング流体マウント
- フルカラーLCFモニター
- チルト式コンソール機構
- 外気導入式加圧フルオートエアコン
- デフロスタ
- ホット&クールボックス
- 超撥水オペレータシート
- シートサスペンション
- ライズアップワイパ(間欠機能付)
- カップホルダー
- AM/FMラジオ (ミュート機能、AUX端子付)
- 時計
- マガジンラック
- 小物入れ
- フロアマット
- アームレスト&ヘッドレスト
- 灰皿&シガーライター
- ルームランプ(オートオフ機能)
- コートフック
- ワンタッチワイパースイッチ付操作レバー
- ラジオミュートスイッチ付操作レバー
[安全装備]
- モーション スタビリティ コントロール(MSC)
- ROPSキャブ(FOPSレベル1対応)
- FVM(フィールド ビュー モニター)
- リヤビューミラー(左右+右後)
- 緊急脱出ハンマー
- 巻取り式シートベルト
- ゲートロックレバー
- 走行アラーム
- 盗難防止システム
- エンジンルーム防火壁
- ファンガード
- エンジン緊急停止スイッチ
- エンジン中立スタート機能
[安全装備]
- アンダーカバー(燃料タンク下もあり)
- オート/ワンタッチアイドル
- アイドルシャットダウン機能
- 新EMS
- ロングライフ作動油
- ライト2ヶ(本体、ブーム左)
- 燃料フィルタ(ウォータセパレータ付、 目詰まりセンサ付)
- 燃料プレフィルタ (ウォータセパレータ付)
- ダブルエレメントエアクリーナ
- グリス封入リンク
- バケットガタ調整機構
- 工具一式
